Uchwyty do transportu blach
Uchwyty samozaciskowe TBL przeznaczone są do podnoszenia i transportu blach w pionie. Zapewniają bezpieczne podnoszenie i transport blach za pomocą jednej operacji. Uchwyty przeznaczone są do współpracy z zawiesiem jednocięgnowym z możliwością zginania ucha tylko w jednej płaszczyźnie.
Wykonywane są w dwóch odmianach:
– wykonanie A (udźwigi do 3,0t)
– wykonanie B (udźwigi od 4,0t do 30,0t)
Uchwyty TBL przeznaczone są do podnoszenia i transportu pojedyńczych blach oraz płyt stalowych w pozycji pionowej. Zapewniają bezpieczną pracę dzięki wyposażeniu w dźwignię zabezpieczającą przed otwarciem uchwytu pod obciążeniem. Szczęki wykonane ze stali hartowanej pozwalają na podnoszenie i transport materiałów o twardości poniżej 30 HRC. Uchwyt przeznaczony do współpracy z zawiesiem jednocięgnowym z możliwością zginania ucha tylko w jednej płaszczyźnie.
Uchwyty TBL – wykonanie A
Udźwig (DOR) od 0,5t do 3t
Charakterystyka techniczna
Typ |
DOR |
Zakres grubości blach |
Waga |
---|
|
kg |
mm |
kg |
TBL 0,5 |
500,0 |
0,0-16,0 |
1,5 |
TBL 1,0 |
1000,0 |
0,0-20,0 |
3,0 |
TBL 2,0 |
2000,0 |
0,0-32,0 |
9,3 |
TBL 3,0 |
3000,0 |
0,0-32,0 |
9,3 |
Wymiary |
A |
B |
C |
D |
E |
F |
G |
H |
l |
---|
Typ |
|
TBL 0,5 |
99,0 |
195,0 |
29,0 |
33,0 |
47,0 |
50,0 |
48,0 |
11,0 |
16,0 |
TBL 1,0 |
126,0 |
225,0 |
50,0 |
49,0 |
70,0 |
82,0 |
55,0 |
12,0 |
20,0 |
TBL 2,0 |
192,0 |
312,0 |
80,0 |
75,0 |
96,0 |
100,0 |
81,0 |
20,0 |
24,0 |
TBL 3,0 |
192,0 |
312,0 |
80,0 |
75,0 |
96,0 |
100,0 |
81,0 |
20,0 |
24,0 |
Uchwyty TBL – wykonanie B
Udźwig (DOR) od 4t do 30t
Typ |
DOR |
Zakres grubości blach |
Waga |
---|
|
kg |
mm |
kg |
TBL 4,0 S |
4000 |
0 – 32 |
11,2 |
TBL 4,0 L |
4000 |
30 – 60 |
11,9 |
TBL 6,0 S |
6000 |
0 – 50 |
20,6 |
TBL 6,0 L |
6000 |
50 – 100 |
23,2 |
TBL 8,0 S |
8000 |
0 – 50 |
24,2 |
TBL 8,0 L |
8000 |
50 – 100 |
28,8 |
TBL 10,0 S |
10000 |
0 – 50 |
29,5 |
TBL 10,0 L |
10000 |
50 – 100 |
35,1 |
TBL 12,0 S |
12000 |
0 – 50 |
52,1 |
TBL 12,0 L |
12000 |
50 – 100 |
63,0 |
TBL 15,0 S |
15000 |
0 – 50 |
76,0 |
TBL 15,0 L |
15000 |
50 – 100 |
86,0 |
TBL 20,0 S |
20000 |
0 – 65 |
123,0 |
TBL 20,0 L |
20000 |
65 – 130 |
135,0 |
TBL 30,0 S |
30000 |
0 – 65 |
195,0 |
TBL 30,0 L |
30000 |
65 – 130 |
256,0 |
Wymiary |
A |
B |
C |
D |
E |
F |
G |
H |
l |
---|
Typ |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
TBL 4,0 S |
197,0 |
339,0 |
80,0 |
68,0 |
93,0 |
110,0 |
20,0 |
32,0 |
0 – 32 |
TBL 4,0 L |
228,0 |
339,0 |
80,0 |
68,0 |
100,0 |
110,0 |
20,0 |
32,0 |
30 – 60 |
TBL 6,0 S |
293,0 |
442,0 |
89,0 |
95,0 |
143,0 |
129,0 |
20,0 |
35,0 |
0 – 50 |
TBL 6,0 L |
362,0 |
482,0 |
89,0 |
114,0 |
143,0 |
129,0 |
20,0 |
35,0 |
50 – 100 |
TBL 8,0 S |
293,0 |
450,0 |
89,0 |
95,0 |
143,0 |
129,0 |
20,0 |
42,0 |
0 – 50 |
TBL 8,0 L |
362,0 |
482,0 |
89,0 |
114,0 |
143,0 |
129,0 |
20,0 |
42,0 |
50 – 100 |
TBL 10,0 S |
293,0 |
503,0 |
110,0 |
95,0 |
143,0 |
139,0 |
25,0 |
45,0 |
0 – 50 |
TBL 10,0 L |
362,0 |
503,0 |
110,0 |
114,0 |
143,0 |
139,0 |
25,0 |
45,0 |
50 – 100 |
TBL 12,0 S |
360,0 |
550,0 |
130,0 |
125,0 |
162,0 |
154,0 |
30,0 |
55,0 |
0 – 50 |
TBL 12,0 L |
460,0 |
615,0 |
130,0 |
175,0 |
162,0 |
154,0 |
30,0 |
55,0 |
50 – 100 |
TBL 15,0 S |
360,0 |
550,0 |
130,0 |
125,0 |
162,0 |
204,0 |
45,0 |
55,0 |
0 – 50 |
TBL 15,0 L |
460,0 |
615,0 |
130,0 |
175,0 |
162,0 |
204,0 |
45,0 |
55,0 |
50 – 100 |
TBL 20,0 S |
462,0 |
674,0 |
130,0 |
165,0 |
210,0 |
235,0 |
45,0 |
65,0 |
0 – 65 |
TBL 20,0 L |
560,0 |
724,0 |
130,0 |
195,0 |
210,0 |
235,0 |
45,0 |
65,0 |
65 – 130 |
TBL 30,0 S |
462,0 |
667,0 |
60,0 |
165,0 |
210,0 |
295,0 |
65,0 |
66,0 |
0 – 65 |
TBL 30,0 L |
560,0 |
732,0 |
60,0 |
195,0 |
210,0 |
295,0 |
65,0 |
67,0 |
65 – 130 |
Uwaga
Stosowane dla twardości materiału poniżej 30 HRC!

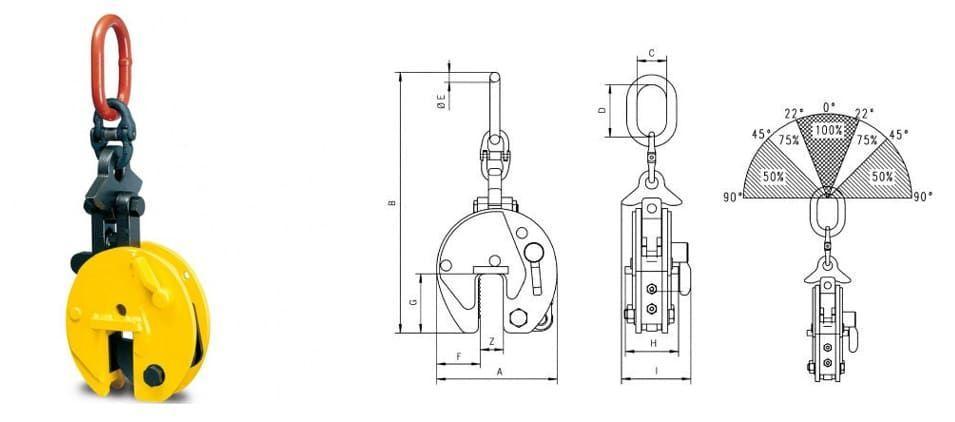

Uchwyty TBS do transportu blach
Uchwyty samozaciskowe TBS w wykonaniu lekkim przeznaczone są do podnoszenia i transportu blach w pionie. Zapewniają bezpieczne podnoszenie i transport blach za pomocą jednej operacji.Wyposażenie w przegub umożliwia zginanie ucha w dwóch płaszczyznach. Uchwyty mogą współpracować z zawiesiami dwucięgnowymi i służyć do transportu długich blach.
Wykonywane są w dwóch odmianach:
– wykonanie A (udźwigi do 3,0t)
– wykonanie B (udźwigi od 4,5t do 10,0t)
Uchwyty TBS– wykonanie A
Udźwig (DOR ) od 1t do 3t
Charakterystyka techniczna
Typ |
DOR |
Zakres grubości blach |
Masa |
---|
|
kg |
mm |
kg |
TBS 1,0 |
1000,0 |
0 – 20 |
4,6 |
TBS 2,0 |
2000,0 |
0 – 32 |
14,3 |
TBS 3,0 |
3000,0 |
0 – 32 |
14,3 |
Wymiary |
A |
B |
C |
D |
E |
F |
G |
H |
l |
---|
Typ |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
TBS 1,0 |
126,0 |
270,0 |
50,0 |
49,0 |
70,0 |
95,0 |
63,0 |
12,0 |
23,0 |
TBS 2,0 |
192,0 |
382,0 |
80,0 |
75,0 |
96,0 |
132,0 |
92,0 |
20,0 |
30,0 |
TBS 3,0 |
192,0 |
382,0 |
80,0 |
75,0 |
96,0 |
132,0 |
92,0 |
20,0 |
30,0 |
Uchwyty TBS – wykonanie B
Udźwig (DOR) od 4,5t do 10t
Typ |
DOR |
Zakres grubości blach |
Masa |
---|
|
kg |
mm |
kg |
TBS 4,5 |
4500,0 |
0 – 50 |
34,4 |
TBS 6,0 S |
6000,0 |
0 – 50 |
38,0 |
TBS 6,0 L |
6000,0 |
50 – 100 |
42,0 |
TBS 8,0 S |
8000,0 |
0 – 50 |
39,0 |
TBS 8,0 L |
8000,0 |
50 – 100 |
42,4 |
TBS 10,0 S |
10000,0 |
0 – 50 |
68,0 |
TBS 10,0 L |
10000,0 |
50 – 100 |
80,0 |
Wymiary |
A |
B |
C |
D |
E |
F |
G |
H |
l |
---|
Typ |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
TBS 4,5 |
292,0 |
675,0 |
90,0 |
180,0 |
27,8 |
95,0 |
143,0 |
135,0 |
185,0 |
TBS 6,0 S |
292,0 |
737,0 |
95,0 |
176,0 |
27,8 |
95,0 |
143,0 |
137,0 |
188,0 |
TBS 6,0 L |
367,0 |
785,0 |
98,0 |
180,0 |
27,8 |
115,0 |
143,0 |
135,0 |
188,0 |
TBS 8,0 S |
292,0 |
737,0 |
98,0 |
176,0 |
27,8 |
95,0 |
143,0 |
136,0 |
210,0 |
TBS 8,0 L |
367,0 |
785,0 |
98,0 |
180,0 |
27,8 |
115,0 |
143,0 |
136,0 |
210,0 |
TBS 10,0 S |
360,0 |
903,0 |
110,0 |
195,0 |
33,0 |
125,0 |
162,0 |
170,0 |
223,0 |
TBS 10,0 L |
446,0 |
921,0 |
112,0 |
195,0 |
33,0 |
168,0 |
162,0 |
170,0 |
223,0 |
Uwaga
Stosowane dla twardości materiału poniżej 30 HRC!
Minimalny udźwig = 10% DOR.
W czasie pracy pary uchwytów na zawiesiu dwucięgnowym należy zwrócić uwagę na spadek udźwigu uchwytów w zależności od kąta pochylenia ucha.
Uchwyty TTG do transportu blach
Uchwyty samozaciskowe TBS w wykonaniu lekkim przeznaczone są do podnoszenia i transportu blach w pionie. Zapewniają bezpieczne podnoszenie i transport Uchwyty TTG przeznaczone są do podnoszenia i transportu blach i kształtowników wszystkich rodzajów w poziomie. Uniwersalne, wyposażone są w zamek zapewniający bezpieczny transport elementów. Przy transporcie długich elementów, wymagają współpracy z belką trawersową.
Udźwig (DOR) od 0,5t do 7,5t
Charakterystyka techniczna
Typ |
DOR |
Zakres grubości blach |
Masa |
---|
|
kg |
mm |
kg |
TTG 0,5 |
500,0 |
0 – 20 |
2,9 |
TTG 1,5 |
1000,0 |
0 – 30 |
6,8 |
TTG 3,0 |
3000,0 |
0 – 35 |
11,3 |
TTG 4,5 |
4500,0 |
0 – 40 |
14,8 |
TTG 7,5 |
7500,0 |
0 – 45 |
30,0 |
Wymiary |
A |
B |
C |
D |
E |
F |
G |
H |
l |
K |
L |
M |
---|
Typ |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
TTG 0,5 |
50,0 |
36,0 |
25,0 |
148,0 |
200,0 |
27,0 |
20,0 |
95,0 |
110,0 |
56,0 |
85,0 |
13,0 |
TTG 1,5 |
70,0 |
43,0 |
35,0 |
140,0 |
180,0 |
40,0 |
30,0 |
155,0 |
230,0 |
50,0 |
100,0 |
16,0 |
TTG 3,0 |
80,0 |
55,0 |
42,0 |
180,0 |
214,0 |
40,0 |
32,0 |
190,0 |
284,0 |
60,0 |
114,0 |
20,0 |
TTG 4,5 |
90,0 |
60,0 |
46,0 |
196,0 |
248,0 |
40,0 |
35,0 |
207,0 |
314,0 |
64,0 |
117,0 |
25,0 |
TTG 7,5 |
110,0 |
64,0 |
55,0 |
222,0 |
304,0 |
50,0 |
42,0 |
237,0 |
367,0 |
90,0 |
143,0 |
30,0 |
