Wciągniki linowe
hr

Zastosowanie:   Szeroki zakres zastosowania w budownictwie, rolnictwie, leśnictwie, transporcie itp., np.:
  • do podnoszenia i holowania ciężarów we wszystkich kierunkach
  • w ratownictwie, rozbiórce budynków
  • do osadzania słupów, montażu okablowań elektrycznych, napinania bloków powrotnych kolejki linowe
  • przy wyrębie drzew
  • przy pracach montażowych i manipulacyjnych każdego rodzaju
  Właściwości:
  • prosta konstrukcja, przenośny
  • możliwość manewru ciężarami na dowolnej odległości
  • łatwy transport
  • łatwy i bezpieczny sposób używania
  • bezpiecznik przeciwprzeciążeniowy
  • długa żywotność
  • teleskopowa dźwignia sterująca
  • spełnia wymagania normy EN 13157
  Podnośniki są dostarczane niezależnie bez liny. Liny są dostarczane osobno, zwinięte w pojemniku. Możliwość wyboru lin z długości: 10, 20, 30 i 40m. Dłuższe wymiary lin na zamówienie     Wciągniki linowe

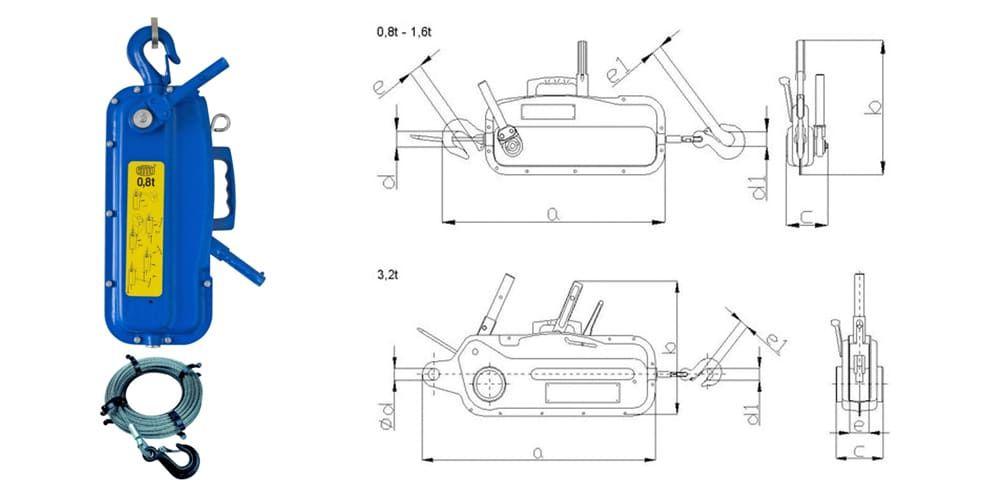

Charakterystyka techniczna


Typ Nośność (t) Szybkość1) podnoszenia (m/min) Siła sterująca na dźwigni (N) Wymiary główne (mm) Ciężar (kg)
a b max c d d1 e e1
30-10 0,8 2 250 535 300 125 36 32 23,5 23,5 11,1
30-00 1,6 2 450 630 360 155 43 46 32,5 32,5 19,2
30-11 3,2 0,45 0,84 380 (B) 750 (A) 680 410 140 28 64 47 45,5 33,5
1) Obliczono przyjmując wartość 35 ruchów dźwignią na minutę 2) A – przy wyższej prędkości podnoszenia B – przy niższej prędkości podnoszenia Podnośnik o nośności 3,2t posiada zamiast haka zawieszony sworzeń.


Dźwignia ręczna

  Wciągniki linowe
Typ Nośność (t) Szybkość1) podnoszenia (m/min) Siła sterująca na dźwigni (N) Wymiary główne (mm) Ciężar (kg)
a b max c d d1 e e1
30-10 0,8 2 250 535 300 125 36 32 23,5 23,5 11,1
30-00 1,6 2 450 630 360 155 43 46 32,5 32,5 19,2
30-11 3,2 0,45 0,84 380 (B) 750 (A) 680 410 140 28 64 47 45,5 33,5
1) Obliczono przyjmując wartość 35 ruchów dźwignią na minutę 2) A – przy wyższej prędkości podnoszenia B – przy niższej prędkości podnoszenia Podnośnik o nośności 3,2t posiada zamiast haka zawieszony sworzeń.

Zasobnik z liną

Nośność (t) Ø lina (mm) Długość liny (mm) D (mm) Ciężar * (kg)
Specyfikacja liny wg EN 12385-4+A1
0,8 Ø 8   6×19 SFC 1770 BsZ 10, 20, 30, 40 345 5,9
1,6 Ø 11   6×19 SFC 1770 BsZ 10, 20, 30, 40 420 12
3,2 Ø 16   6×27 WSC 1770 BsZ 10, 20, 30, 40 520 25
* Ciężar podany dla liny o długości 20m




Wciągnika linowa

  Przeznaczenie: Do ręcznego podnoszenia i pociągania ciężarów
  • jako serwisowe urządzenie dźwigowe do prac montażowych i konserwacyjnych w urządzeniach technologicznych wszelkiego rodzaju
  • do załadunku samochodów osobowych albo łodzi na przyczepy
  • do manipulacji na małych statkach (rozwijanie żagli, itp.)
  • możliwość wykorzystania również w środowisku z niebezpieczeństwem wybuchu – dotyczy tylko wariantów z oznaczeniem NEXP – oznaczenie „wybuchowości“ wyrobu – I M2; II 2G T5 (grupa urządzeń I, kategoria M2; grupa urządzeń II, kategoria 2G, klasa temperaturowa T5)
Własności:
  • prosta lekka konstrukcja
  • łatwa obsługa
  • zabezpieczenie antykorozyjne powierzchni przez ocynkowanie galwaniczne – do środowiska normalnego
  • wykorzystanie wciągarki w środowisku nietypowym albo ekstremalnym trzeba konsultować z producentem
  • przygotowano do montażu na konstrukcji
  • minimalne wymagania dotyczące konserwacji
  Dostarczamy w dwóch wersjach: z liną albo bez liny. Wciągniki linowe   *)Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m


Wciągniki linowe

Wciągniki linowe są niezwykle pomocne zwłaszcza w branży logistycznej, w której konieczne jest przenoszenie ładunków o dużych gabarytach oraz znacznym ciężarze. Pozwalają one na wydajniejszą, a jednocześnie bezpieczniejszą pracę, zapewniając możliwość łatwego podnoszenia i holowania. Logistyka to jednak niejedyne zastosowanie wciągników linowych. Są one wykorzystywane choćby przy osadzaniu słupów albo wycince drzew. Ponadto znajdują też zastosowania w ratownictwie medycznym. Produkty proponowane w naszej firmie stosuje się zatem w rozmaitych branżach, dlatego przygotowaliśmy wciągniki linowe o różnorodnych parametrach, w tym udźwigu, aby spełnić oczekiwania wszystkich Klientów. Zapraszamy do zapoznania się z ofertą!

Ręczna wciągarka linowa

Oferta naszej firmy obejmuje różnego rodzaju wciągniki linowe, ale również ręczne wciągarki. Proponujemy produkty znakomicie sprawdzające się nie tylko przy wszelkiego typu pracach montażowych czy konserwacyjnych, lecz także obsłudze statków albo załadunku pojazdów. Nasze urządzenia wykonane są z solidnych materiałów, a zabezpieczenie antykorozyjne zapewnia im wieloletnią trwałość. Ponadto część oferowanych produktów nadaje się do wykorzystania w warunkach szczególnie niebezpiecznych, na przykład w miejscach, w których występuje zagrożenie wybuchem. Jeżeli masz dodatkowe pytania dotyczące wciągników linowych, skontaktuj się z naszymi specjalistami.
