Wciągniki łańcuchowe

Wciągniki łańcuchowe z napędem ręcznym są uniwersalnymi narzędziami do prac remontowych i montażowych. Produkowane są w dwóch typach: z napędem dźwigniowym i z napędem łańcuchowym w szerokim zakresie udźwigów od 250,0 kg do 20.000,0 kg.


Wciągniki UNOplus



Udźwig od 0,75t do 6t


Wciągniki łańcuchowe z ręcznym napędem dźwigniowym typu UNO to uniwersalne wciągniki do różnorodnych zastosowań. Trwała obudowa wykonana jest z blachy stalowej. Wciągnik  wyposażony jest w  przełącznik biegu wolnego.



Charakterystyka techniczna



TypUdźwigUkład cięgienŁańcuch d x tPodnoszenie na 1 obrót dźwigniWymagana siłaMasa
 kg mmmmdaNkg
UNOplus 750750,01/16×1820,020,07,2
UNOplus 15001500,01/18×2422,035,012,5
UNOplus 30003000,01/110×3017,040,021,5
UNOplus 60006000,02/110×309,040,032,0

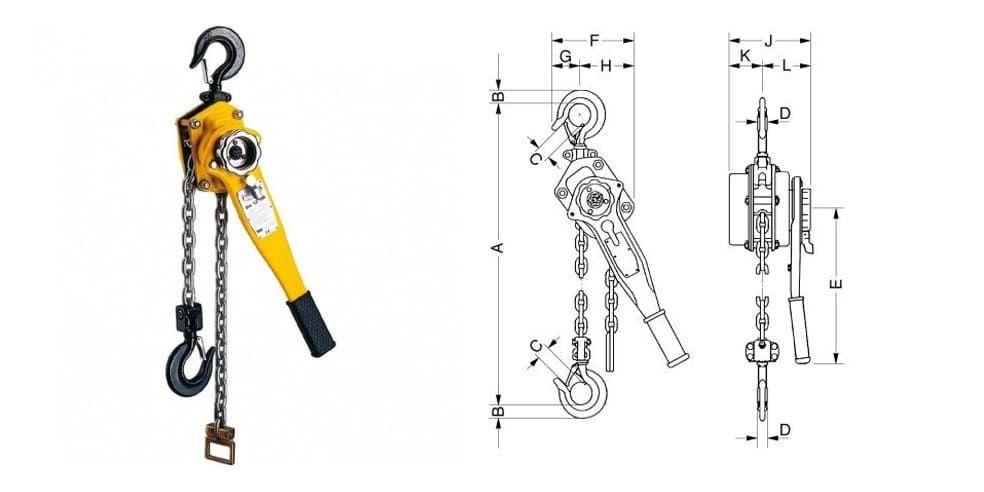

WymiaryA
min.
BCDEFGHJKL
Typmmmmmmmmmmmmmmmmmmmmmm
UNOplus 750295,021,024,013,0235,0111,033,078,0142,055,087,0
UNOplus 1500410,028,032,021,0330,0170,080,090,0180,080,0100,0
UNOplus 3000510,036,040,027,0380,0220,0100,0120,0210,090,0120,0
UNOplus 6000690,045,044,033,0380,0220,0100,0120,0210,090,0120,0





Wciągniki Yalehandy







Wciągniki łańcuchowe z ręcznym napędem dźwigniowym typu Yalehandy to małe i lekkie urządzenia do profesjonalnego zastosowania. Wciągniki Yalehandy charakteryzują się ekstremalnie niewielką odległością między hakami, tylko 240,0 (282,0) mm. Są wyposażone w przełącznik biegu wolnego.



Wciągnikiłańcuchowe z napędem łańcuchowym





Wciągniki łańcuchowe z napędem ręcznym łańcuchowym to, obok wciągników ręcznych z napędem dźwigniowym, jedne z najczęściej stosowanych wciągników w przemyśle. W naszej ofercie mamy wciągniki o udźwigach od 500,0kg do 20.000,0kg.





Wciągniki YL (Yalelift)

Wciągniki łańcuchowe z napędem ręcznym łańcuchowym typu YL (Yalelift) to nowa generacja wciągników firmy YALE. Opatentowane rozwiązanie głowicy łańcucha prowadzącego (możliwość obrotu głowicy o 360°) umożliwia pracę wciągników w każdej pozycji i w ciężkich warunkach. Wciągniki YL znajdują zastosowanie jako wyposażenie stanowisk pracy w zakładach produkcyjnych i remontowych.

Udźwig od 0,5t do 3t


WciągnikYL 360 (Yalelift 360) to najnowszy wciągnik w naszej ofercie. Jego możliwości przekraczają wszelkie zastosowania klasycznych wciągników łańcuchowych z napędem ręcznym. Rozwiązanie głowicy łańcucha prowadzącego (możliwość obrotu głowicy o 360°) umożliwia pracę wciągników w ciężkich warunkach oraz w dowolnej pozycji. Dzięki temu pracownik nie jest zmuszony,do pracy w zasięgu podnoszonego ładunku. Nowo opatentowany system hamulcowy podnosi bezpieczeństwo i redukuje prace przeglądowe, Zamknięta, wytrzymała obudowa ze stali pozwala na zastosowanie nie tylko w najtrudniejszych warunkach ale także na zewnątrz.  Ulepszone koło łańcucha nośnego pozwala na precyzyjne przemieszczanie się łańcucha. Ekstremalnie niska zabudowa urządzenia pozwala na wykorzystanie możliwie największej wysokości podnoszenia.  Standarowa wysokośc podnoszenia wynosi 3,0m.



Opcje wykonania:



  • Inna niż standardowa wysokość podnoszenia
  • Zabezpieczenie przed przeciążeniem
  • Pojemnik na łańcuch
  • Łańcuchy nośny i ręczny w wykonaniu odpornym na działanie agresywnego środowiska
  • Wykonanie antykorozyjne
  • Wykonanie przewciwiskrowe
TypUdźwigUkład cięgienŁańcuch nośnyWysokość podnoszenia – standard)Masa*)
 kgmmmkg
YL 500500,01/15,0 x 15,03,09,0
YL 10001000,01/16,0 x 18,03,013,0
YL 20002000,01/18,0 x 24,03,020,0
YL 30003000,01/110,0 x 30,03,029,0






*)Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m





TypPrzesunięcia łańcucha operacyjnego dla 1,0m podnoszeniaPodniesienie dla 1,0m przesunięcia łańcucha operacyjnegoSiła ciągnięcia*)
 mmmdaN
YL 50030,030,021,0
YL 100049,020,030,0
YL 200071,014,032,0
YL 300087,011,038,0






*)Dla maksymalnego udźwigu



WymiaryA
min.
BCDEFGHIKLMN
Typmm
YL 500300,017,024,0133,0148,0139,0139,0206,024,061,079,0110,014,0
YL 1000335,022,029,0156,0175,0157,0164,0242,024,070,087,0125,019,0
YL 2000395,030,035,0182,0203,0183,0192,0283,031,083,0100,0156,022,0
YL 3000520,038,040,0220,0250,0204,0225,0335,034,095,0109,0178,030,0




Wciągniki VSplus





Wciągniki łańcuchowe z napędem ręcznym łańcuchowym typu VSplus w wykonaniu stacjonarnym to najczęściej stosowane wciągniki w wielu gałęziach przemysłu. Klasyczne wciągniki typu VSplus stanowią wyposażenie stanowisk pracy w zakładach produkcyjnych i remontowych.

Udźwig od 0,5t do 3t

Stacjonarny wciągnik VSplus jest nowszą generacją istniejącego już od wielu lat modelu VS. Urządzenie to zapewnia maksymalną łatwość obsługi i konserwacji. Po połączeniu wciągnika VSplus z wózkami HTP lub  HTG uzyskuje się możliwość transportu towaru po belkach jezdnych.





Opcje wykonania:



  • Inna niż standardowa wysokość podnoszenia
  • Zabezpieczenie przed przeciążeniem
  • Pojemnik na łańcuch
  • Łańcuchy nośny i ręczny w wykonaniu odpornym na działanie agresywnego środowiska



TypUdźwigUkład cięgienŁańcuch nośnyWysokość podnoszenia – standard)Masa*)
 kgmmmkg
VSplus 0,5/1500,01/16,0 x 18,03,09,0
VSplus 1,0/11000,01/16,0 x 18,03,011,2
VSplus 2,0/12000,01/18,0 x 24,03,018,0
VSplus 3,0/13000,01/110,0 x 30,03,028,0




*)Masa wciągnika o standardowej wysokości podnoszenia Hp=3,0m





TypPrzesunięcia łańcucha operacyjnego dla 1,0m podnoszeniaPodniesienie dla 1,0m przesunięcia łańcucha operacyjnegoSiła ciągnięcia*)
 mmmdaN
VSplus 0,5/128,035,026,0
VSplus 1,0/142,023,036,0
VSplus 2,0/154,018,054,0
VSplus 3,0/183,012,052,0



*)Dla maksymalnego udźwigu



WymiaryA
min
A1BCDFF1JJ1KLMNOP
Typmm
VSplus 0,5/1320,0455,017,029,011,0125,0213,0115,0146,051,064,0195,0260,0140,0110,0
VSplus 1,0/1370,0484,015,030,015,0147,0232,0125,0153,057,068,0224,0260,0140,0110,0
VSplus 2,0/1450,0576,033,033,023,0183,0314,0142,0174,068,074,0266,0310,0200,0130,0
VSplus 3,0/1530,0644,038,038,027,0215,0333,0163,0179,079,084,0316,0310,0200,0130,0
